Сварка - надежный, но далеко не всегда доступный способ соединения металлопрофиля. Для теплицы, стеллажа, навеса или выставочного стенда сварочный аппарат избыточен, а нередко его просто нет под рукой. Соединение профильных труб без сварки позволяет собирать конструкции быстро, разборно и без специального оборудования - при условии правильного выбора крепежа и способа.
Когда профильные трубы можно соединять без сварки
Бессварочные методы применимы в большинстве легких и среднетяжелых конструкций. Ключевой критерий - характер нагрузки: статические равномерно распределенные нагрузки хорошо воспринимаются болтовыми и хомутными соединениями. Для конструкций без критических требований к жесткости и герметичности шва этот подход полностью оправдан.

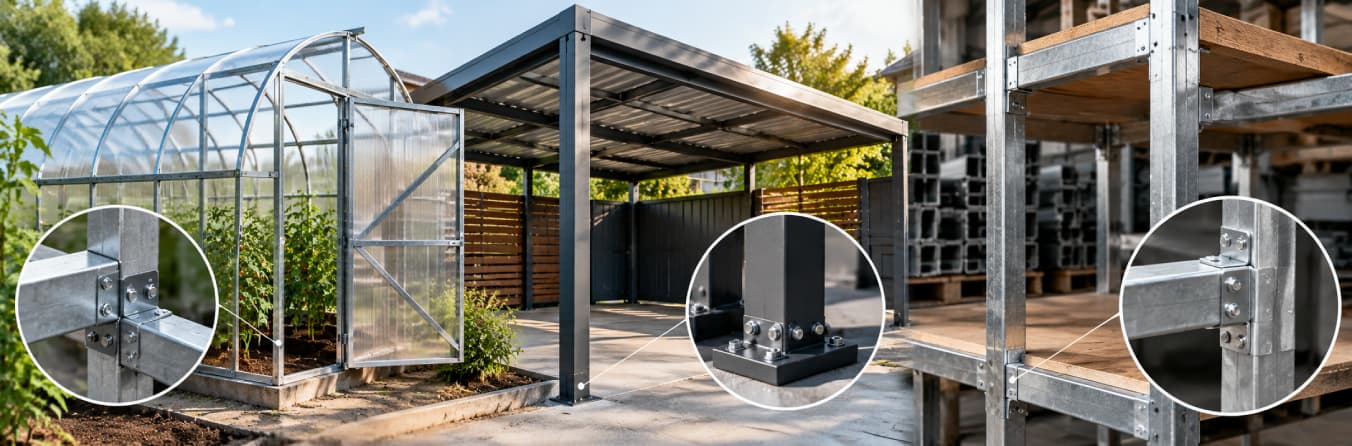

Безсварочное соединение металлопрофиля подходит, если:
- конструкция временная или разборная;
- нагрузки умеренные и преимущественно статические;
- сечение трубы не превышает 80×80 мм при толщине стенки до 3 мм;
- монтаж ведется без сварочного оборудования - на объекте или в бытовых условиях (на даче, в гараже).
Плюсы и минусы соединения без сварки
Как и любой метод монтажа, безсварочное соединение профильных труб имеет сильные стороны и ограничения. Понимание обеих сторон поможет заранее оценить, подходит ли выбранный способ для конкретной конструкции и условий эксплуатации.
Плюсы:
- Быстрый монтаж без подготовки поверхности и защитного оборудования.
- Разборность: конструкцию можно демонтировать и собрать заново.
- Доступность крепежа: болты, краб-системы и соединители продаются в строительных магазинах.
- Не требует квалификации сварщика.
Минусы:
- Меньшая жесткость узла по сравнению со сварным швом.
- Болтовые соединения требуют периодической подтяжки при вибрации.
- Не подходят для герметичных трубопроводов под давлением.
- Ограничения по несущей способности при крупных сечениях.
Основные способы соединения профильных труб без сварки
Выбор метода зависит от типа конструкции, сечения трубы и характера нагрузки. Рассмотрим все основные варианты.
Болтовое соединение
Болтовое соединение профильных труб - наиболее распространенный и надежный способ для стационарных конструкций. В стенках профиля сверлят отверстия, вставляют болт и стягивают гайкой через шайбу. Для соединения двух профилей одинакового сечения встык дополнительно используют накладные пластины с двух сторон.
Резьбовое соединение для профильной трубы целесообразно там, где нужна максимальная прочность без сварки: несущие каркасы навесов, ворота, калитки. При правильном подборе диаметра болта и шага отверстий узел выдерживает нагрузки, сопоставимые со сварным.
Краб-системы
Краб-система - готовый соединитель для профильной трубы из штампованных металлических скоб, которые охватывают профиль снаружи и стягиваются болтами. Позволяет соединять трубы под прямым углом, в тройник и крест без сверления. Краб-система применяется прежде всего для сечений 20×20, 25×25, 40×40 мм в теплицах, торговых стойках и выставочных конструкциях.
Главное преимущество - скорость монтажа и возможность изменить конфигурацию без потери крепежа.
Уголки и соединительные пластины
Стальные и алюминиевые уголки крепятся к полкам профиля саморезами или болтами и соединяют элементы под заданным углом. Это простой и доступный способ собрать угловой узел для стеллажа или рамы. Соединительные пластины используют для стыковки профилей встык по одной оси.
Уголки хорошо работают при изгибающих нагрузках вдоль полки, но слабее при кручении. Для усиления устанавливают уголки с двух сторон узла.
Внутренние соединители
Внутренний соединитель для профильной трубы (вставной соединитель, вкладыш) - металлическая или пластиковая вставка, которая входит внутрь двух смежных труб и фиксируется болтом через стенку. Это позволяет соединить две трубы одинакового диаметра по прямой без накладок - шов получается аккуратным и почти невидимым снаружи.
Стальные вкладыши применяют для силовых конструкций, пластиковые - для легких декоративных изделий. Важен подбор: соединитель должен входить в трубу с небольшим натягом. Как подобрать размер? Труба 20×20 входит в 25×25 при толщине стенки до 2 мм, 40×40 - в 50×50 при стенке 2–3 мм.
Фитинги, муфты и хомуты
Фитинги и муфты для металлических труб делятся на несколько специализированных типов, каждый из которых решает конкретную задачу:
- Обжимные фитинги (пресс-фитинги) - соединяют трубы обжимом гильзы специальным инструментом. Обеспечивают герметичное неразборное соединение без открытого огня. Применяются в водосточных и оросительных системах.
- Резьбовые муфты - навинчиваются на предварительно нарезанную резьбу на торцах трубы. Подходят для труб с круглым сечением, надежны при статических нагрузках.
- Быстроразъемные муфты - защелкиваются без инструмента, рассчитаны на частый монтаж и демонтаж. Используются в поливных системах и временных трубопроводах.
- Обжимные хомуты с резиновой прокладкой (ремонтные муфты) - надеваются на стык двух труб и затягиваются болтами. Компенсируют небольшую несоосность и обеспечивают герметичность при низком давлении.
- Седловые хомуты - крепятся на трубу поперек оси и служат точкой подключения отвода без сверления основной магистрали.
Для профильных (квадратных и прямоугольных) труб фитинговые решения ограничены: большинство муфт рассчитано на круглое сечение. Здесь их роль берут на себя краб-системы и внутренние соединители.
Как выбрать способ соединения
На выбор крепления для профильной трубы влияет сразу несколько факторов. Рассмотрим каждый из них.
По назначению конструкции
Для теплиц и легких навесов достаточно краб-системы или уголков. Для ворот и несущих рам нужно болтовое соединение с накладными пластинами. Для разборного торгового оборудования - внутренние соединители или краб-системы, которые не оставляют следов на трубе.
По размеру и толщине стенки трубы
Для профиля 20×20 и 40×20 без сварки хорошо подходят краб-системы и внутренние вкладыши. Для профиля 40×40 и крупнее основным методом становится болтовое соединение. Как соединить профильную трубу 40×20 без сварки? Оптимально - внутренний вкладыш по оси плюс болт через стенку, или краб-система для угловых узлов.
По нагрузке на узел
При высоких нагрузках на изгиб - болтовое соединение с накладками с двух сторон. При умеренных - уголки или краб-системы. При точечных ударных нагрузках бессварочные соединения в целом ограничены: здесь предпочтительна сварка.
По необходимости разборки
Если конструкция временная или должна демонтироваться - крепеж для профтрубы должен быть болтовым или на краб-системах. Клеевые и заклепочные соединения неразборны.
Где применяют соединения профильных труб без сварки
Бессварочный монтаж охватывает широкий круг конструкций в частном строительстве, торговле и промышленности.
Теплицы и парники
Каркасы теплиц из профиля 20×20 и 40×20 мм собирают на краб-системах и уголках. Разборная конструкция позволяет переносить теплицу или менять ее конфигурацию.
Стеллажи и верстаки
Сборные стеллажи из профиля 40×40 мм собирают на болтовых соединениях с уголками. Крепление для профильной трубы к стене выполняют через кронштейны, прикручиваемые к профилю болтами.
Заборы, навесы и ворота
Секции забора собирают на болтовых соединениях. Для ворот используют болтовые узлы с усиленными накладками. Держатель для профильной трубы в виде стеновых кронштейнов фиксирует конструкцию к несущим основаниям.
Торговое и выставочное оборудование
Стойки, витрины, вешала из алюминиевого и стального профиля 20×20 и 25×25 мм собирают на внутренних соединителях и краб-системах. Сборка занимает несколько минут без инструмента.
Временные и мобильные конструкции
Сцены, павильоны, временные ограждения - все эти конструкции требуют быстрого монтажа и демонтажа. Соединение металлопрофиля без сварки здесь безальтернативно.

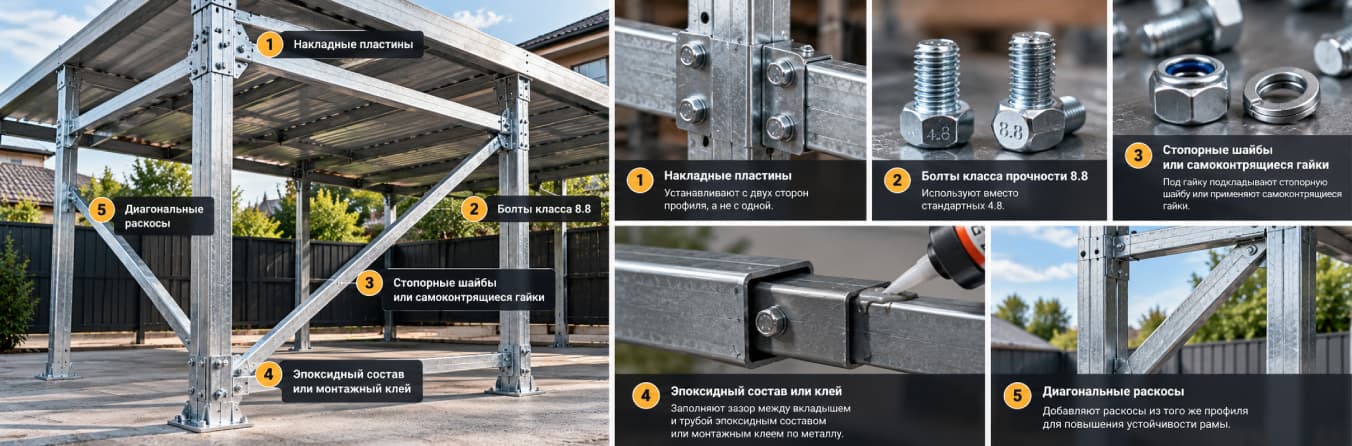

Как усилить соединение без сварки
Чтобы повысить жесткость и надежность узла, применяют несколько приемов:
- устанавливают накладные пластины с двух сторон профиля, а не с одной;
- используют болты класса прочности 8.8 вместо стандартных 4.8;
- под гайку подкладывают стопорную шайбу или применяют самоконтрящиеся гайки;
- заполняют зазор между вкладышем и трубой эпоксидным составом или монтажным клеем по металлу;
- добавляют диагональные раскосы из того же профиля для повышения устойчивости рамы.
Ограничения без сварных соединений
Бессварочные методы имеют четкие границы применимости, которые важно учитывать при проектировании.
Высокие точечные нагрузки
Болт в отверстии создает концентрацию напряжений в стенке профиля. При нагрузках выше расчетных стенка деформируется вокруг отверстия, и соединение теряет жесткость. Для несущих узлов с высокими нагрузками необходима сварка.
Вибрация и динамические воздействия
При постоянной вибрации болтовые соединения самоотворачиваются. Хомуты и краб-системы ослабевают еще быстрее. Без регулярной подтяжки или применения стопорных элементов такие узлы ненадежны.
Уличная эксплуатация и влага
Болтовые соединения на открытом воздухе требуют нержавеющего или оцинкованного крепежа, иначе ржавчина заклинит резьбу и демонтаж станет невозможным. Пластиковые соединители становятся хрупкими на морозе.
Крупные сечения и тяжелые металлоконструкции
Для профиля свыше 80×80 мм с толщиной стенки от 4 мм бессварочные соединения, как правило, не обеспечивают необходимой несущей способности. Здесь нужна сварка или комбинированный метод: болтовое соединение плюс сварные усиливающие планки.

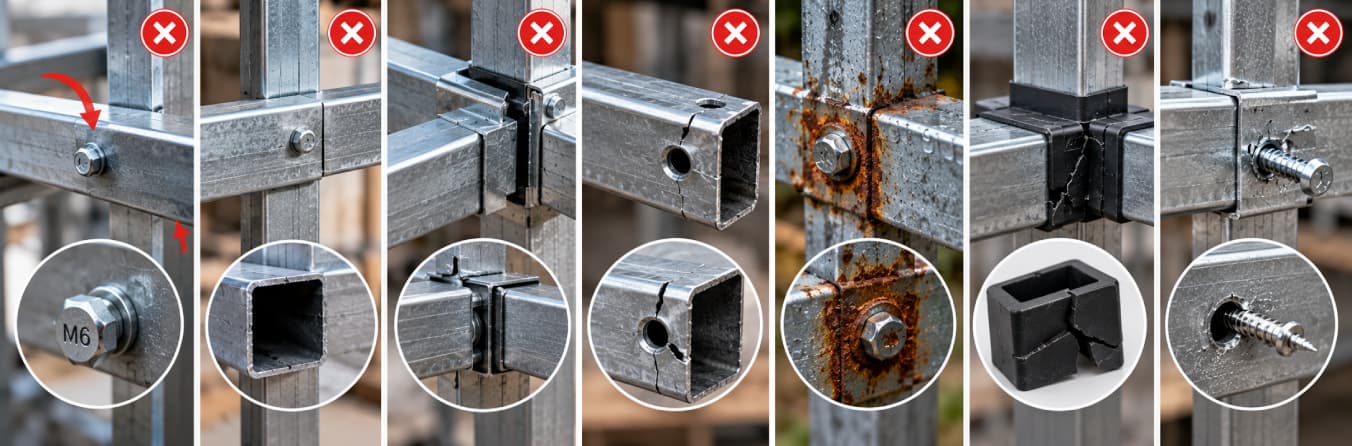

Частые ошибки при соединении профильных труб
Даже при наличии подходящего крепежа неправильный монтаж сводит на нет надежность всего узла. Вот какие ошибки встречаются чаще всего.
- Слишком малый диаметр болта. Болт М6 в профиле 40×40 с нагрузкой 200 кг - риск среза. Минимальный диаметр для силовых узлов - М10.
- Одно отверстие вместо двух. Единственный болт не фиксирует профиль от поворота вокруг оси. В каждом узле нужно минимум два болта.
- Игнорирование допуска краб-системы. Краб-системы выпускаются под конкретное сечение. Зазор между скобой и трубой недопустим.
- Сверление слишком близко к торцу. Расстояние от центра отверстия до торца трубы - не менее двух диаметров болта, иначе стенка разрывается.
- Отсутствие антикоррозионной обработки. Зачищенные отверстия без грунтовки - очаги ржавчины уже через один сезон на улице.
- Использование пластиковых соединителей под нагрузку. Пластиковый вкладыш пригоден только для декоративных и легких конструкций.
- Использование саморезов вместо болтов. Саморезы по металлу («клопы») выдерживают минимальные нагрузки на срез. Для любых каркасов, испытывающих вес или ветер, используйте только болты минимум М8, а лучше М10.
Заключение
Соединение профильных труб без сварки - доступный и практичный подход для широкого круга конструкций: от теплиц и стеллажей до разборных навесов и торгового оборудования. Болтовые соединения, краб-системы, внутренние соединители и хомуты перекрывают большинство задач частного и коммерческого монтажа. Главное - правильно оценить нагрузки, выбрать соответствующий крепеж и не игнорировать антикоррозионную защиту.
