Листовой прокат занимает одно из центральных мест в сортаменте металлопроката: он востребован в машиностроении, строительстве, судостроении, производстве бытовой техники и десятках других отраслей. Стальной лист поставляется в широком диапазоне толщин, форматов и покрытий, что вызывает закономерные вопросы при выборе: какой ГОСТ, какой размер, сколько весит лист металла, какая марка стали подойдет для конкретной задачи.
В этой статье систематизируем все, что нужно знать о сортаменте листовой стали: виды, характеристики, стандартные размеры листов по ГОСТ, таблицу веса и рекомендации по выбору.
Что такое сортамент стального листа
Сортамент листовой стали - это упорядоченный перечень типоразмеров листового проката с нормированными значениями толщины, ширины, длины, массы и допускаемых отклонений. Сортамент прокатной стали определяется государственными стандартами, которые устанавливают ряды стандартных толщин листового металла, типовые форматы и требования к механическим свойствам.
Знание сортамента позволяет правильно указать позицию в заявке, сравнить предложения поставщиков, рассчитать вес листового металла и итоговую стоимость партии.
Что относится к листовому прокату
Листовой прокат охватывает несколько категорий изделий, каждая из которых имеет собственный стандарт и сферу применения. Рассмотрим основные группы.
Стальной лист
Плоское изделие прямоугольного формата из углеродистой, низколегированной или легированной стали. Выпускается горячекатаным и холоднокатаным. Длина листа, ширина и толщина металла нормированы ГОСТ. Это базовая позиция листового проката, из которой производят большинство остальных видов.
Рулонная сталь
Горячекатаный или холоднокатаный прокат, смотанный в рулоны непосредственно после прокатного стана. Рулоны служат полуфабрикатом для производства оцинкованного листа, профнастила, труб и штампованных деталей. Стандартные размеры листового металла в рулоне: толщина от 0,35 до 20 мм, ширина до 2000 мм.
Оцинкованный лист
Горячекатаный или холоднокатаный стальной лист с нанесенным горячим цинковым покрытием. Покрытие защищает основной металл от коррозии. Масса цинкового слоя - от 80 до 450 г/м². Применяется в строительстве, производстве профнастила и бытовой техники.
Рифленый лист
Горячекатаный лист с рельефным рисунком на поверхности - «чечевица», «ромб» или «бриллиант». Рельеф формируется профилированными прокатными валками и обеспечивает антискользящий эффект. Применяется для напольных настилов, лестничных ступеней и рабочих площадок.
Просечно-вытяжной лист
Лист (ПВЛ) с регулярными ромбовидными ячейками, полученными методом просечки и поперечной вытяжки без отходов металла. Ячеистая структура снижает вес изделия на 20–35% по сравнению с цельным листом и обеспечивает дренаж и вентиляцию. Типичные марки ПВЛ: 406, 408, 512, 516.
Лист с полимерным покрытием
Оцинкованный лист с нанесенным сверху полимерным слоем: полиэстер, PVDF, пластизоль, пурал. Покрытие защищает металл от коррозии и ультрафиолета, одновременно придавая декоративный вид. Служит основой для производства профнастила и металлочерепицы.
Основные характеристики стального листа
При выборе листового металла оценивают несколько ключевых параметров:
- Толщина металла - главный параметр листового проката. Стандартные толщины листового металла варьируются от 0,35 мм (тонкий холоднокатаный) до 160 мм (толстый горячекатаный). Толщина металлического листа нормируется ГОСТ и задается рядом предпочтительных значений.
- Размер листа металла включает длину и ширину. Для горячекатаного листа типичный формат: 1500×6000, 2000×6000, 2500×12 000 мм. Стандартный лист металла для холоднокатаного проката: 1000×2000, 1250×2500, 1500×3000 мм. Размеры листов по ГОСТ могут отличаться в зависимости от стандарта и производителя.
- Вес листового металла рассчитывают по формуле: масса = длина × ширина × толщина × плотность стали (7850 кг/м³). Для быстрого расчета пользуются таблицей веса листового металла или онлайн-калькулятором.
- Марка стали определяет механические свойства, свариваемость и коррозионную стойкость.
- Вид поверхности - горячекатаная (с окалиной), травленая, холоднокатаная, оцинкованная, полимерная или нержавеющая.

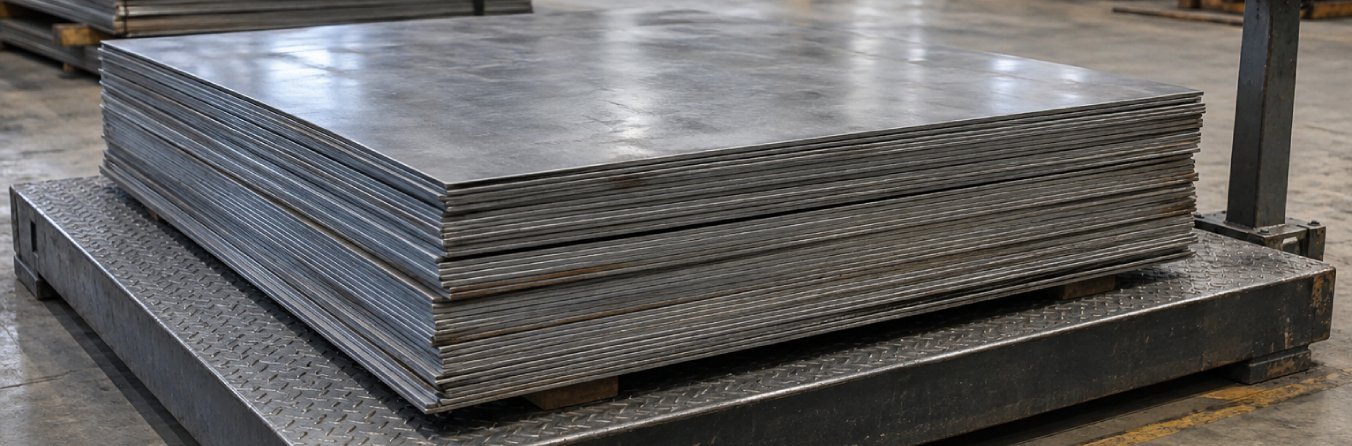

Виды стального листа
Классификация листового проката строится прежде всего по способу производства и типу покрытия. Каждый вид имеет свой ГОСТ и область применения.
Горячекатаный лист
Горячекатаный лист (г/к) - плоский прокат, полученный прокаткой нагретой стальной заготовки при температуре выше 900 °C. Лист г/к - наиболее универсальный и распространенный вид листового металла, охватывающий толщины от 1,5 до 160 мм. ГОСТ 19903-2015 регламентирует сортамент горячекатаных листов из углеродистых и низколегированных сталей.
Размеры листового металла г/к: стандартная ширина 1000–4000 мм, длина до 12 000 мм. Поверхность покрыта прокатной окалиной и требует травления или шлифовки при последующей обработке. Горячекатаный листовой прокат применяют в строительстве металлоконструкций, судостроении, производстве резервуаров и трубопроводов.
Холоднокатаный лист
Холоднокатаный лист (х/к) производится прокаткой горячекатаного подката в холодном состоянии с последующим отжигом. Холодная прокатка обеспечивает точные допуски по толщине (±0,04–0,09 мм), гладкую поверхность и высокую пластичность. ГОСТ 19904-90 устанавливает сортамент холоднокатаных листов толщиной от 0,35 до 3,0 мм.
Стандартный размер листа металла х/к: 1000×2000, 1250×2500, 1500×3000 мм. Применяется в автомобилестроении для кузовных деталей, производстве бытовой техники, мебели и как основа для дальнейшего цинкования или окраски.
Оцинкованный лист
Производится непрерывным горячим цинкованием холоднокатаного рулона. ГОСТ 14918-80 регламентирует технические условия на оцинкованный лист. Толщина металла: 0,4–3,0 мм. Цинковое покрытие обеспечивает срок службы 20–50 лет в зависимости от класса покрытия (Ц80–Ц450). Применяется в производстве профнастила, кровельных материалов и вентиляционных систем.
Рифленый лист
Рифленый лист производится горячей прокаткой с профилированными валками. ГОСТ 8568-77 устанавливает сортамент. Толщина гладкой части листа: 2,5–12 мм. Гладкий лист с рифленой поверхностью имеет те же стандартные размеры листового металла, что и обычный горячекатаный. Рифленый лист незаменим для настилов, лестниц и промышленных площадок.
Просечно-вытяжной лист
ПВЛ изготавливается из горячекатаного листа на специализированных станках: просечка и поперечная вытяжка формируют ромбовидную ячейку. Марки ПВЛ: 406, 408, 512, 516, 608, 612, 616 - цифры обозначают геометрию ячейки. Толщина исходного листа: 2–6 мм. Масса листа ПВЛ на 20–35% меньше цельного аналога при сопоставимой жесткости.
Лист с полимерным покрытием
Производится из оцинкованного рулона с последующим нанесением полимерного слоя методом проходного валкового окрашивания. Виды покрытий: полиэстер (ПЭ, срок службы 15–25 лет), PVDF (30–40 лет), пластизоль (25–35 лет). Толщина металлического листа-основы: 0,4–1,2 мм.
Нержавеющий лист
Листовой прокат из коррозионно-стойких сталей (AISI 304, 316, 321, 430). Производится горячей или холодной прокаткой. ГОСТ 7350-77 (г/к) и ГОСТ 4405-75 (х/к) регламентируют технические условия. Толщина от 0,5 до 60 мм. Виды поверхности: матовая 2B, шлифованная No.4, зеркальная BA.
Таблица размеров и веса стального листа
Ниже приведена таблица металлопроката с ключевыми параметрами горячекатаного листа по ГОСТ 19903-2015. Таблица веса металла рассчитана при плотности стали 7850 кг/м³ для формата 1500×6000 мм.
| Толщина листа, мм | Вес 1 м² листа, кг | Масса листа 1500×6000, кг | Количество листов в 1 т |
|---|---|---|---|
| 1,5 | 11,78 | 106,0 | 9,4 |
| 2,0 | 15,70 | 141,3 | 7,1 |
| 3,0 | 23,55 | 212,0 | 4,7 |
| 4,0 | 31,40 | 282,6 | 3,5 |
| 5,0 | 39,25 | 353,3 | 2,8 |
| 6,0 | 47,10 | 423,9 | 2,4 |
| 8,0 | 62,80 | 565,2 | 1,8 |
| 10,0 | 78,50 | 706,5 | 1,4 |
| 12,0 | 94,20 | 847,8 | 1,2 |
| 16,0 | 125,6 | 1130,4 | 0,9 |
| 20,0 | 157,0 | 1413,0 | 0,7 |
| 25,0 | 196,3 | 1766,3 | 0,6 |
Вес листового металла в таблице приведен без учета покрытий. Для оцинкованного листа прибавьте 2–3% к массе стального листа.
ГОСТы на стальной лист
Нормативная база листового проката охватывает несколько стандартов:
- ГОСТ 19903-2015 - горячекатаный листовой прокат, углеродистые и низколегированные стали, толщина 1,5–160 мм.
- ГОСТ 19904-90 - холоднокатаный лист, толщина 0,35–3,0 мм, размеры листов по ГОСТ с допусками ±0,04–0,09 мм по толщине.
- ГОСТ 14918-80 - оцинкованный рулонный и листовой прокат, толщина 0,4–3,0 мм.
- ГОСТ 8568-77 - рифленый лист с рисунками «чечевица» и «ромб».
- ГОСТ 7350-77 - горячекатаные листы из нержавеющих и жаропрочных сталей.
- ГОСТ 4405-75 - холоднокатаные полосы и листы из нержавеющих сталей.
- ГОСТ 16523-97 - тонколистовой прокат из углеродистых сталей общего назначения.
Марки стали для листового проката
Выбор марки стали определяется условиями эксплуатации, требованиями к свариваемости и прочности. Рассмотрим основные марки, применяемые в листовом прокате.
Ст3
Наиболее распространенная марка для горячекатаного листа. Сталь обыкновенного качества по ГОСТ 380-2005. Разновидности по степени раскисления: Ст3сп (спокойная), Ст3пс (полуспокойная), Ст3кп (кипящая). Предел прочности 370–490 МПа. Применяется в строительных конструкциях, резервуарах, изделиях общего назначения.
08пс и 08кп
Низкоуглеродистые стали по ГОСТ 1050 с высокой пластичностью и хорошей штампуемостью. Основные марки для холоднокатаного листа в автомобилестроении и производстве бытовой техники. Обеспечивают глубокую вытяжку без разрывов.
09Г2С
Низколегированная конструкционная сталь по ГОСТ 19281. Отличается повышенной прочностью (предел текучести не менее 345 МПа) и хладостойкостью до −70 °C в нормализованном состоянии. Применяется в листах для мостостроения, судостроения и резервуаров, работающих при низких температурах.
10ХСНД
Низколегированная атмосферостойкая сталь (аналог Cor-Ten). Легирование хромом, кремнием, никелем и медью формирует защитный слой патины, в 4–8 раз снижающий скорость коррозии по сравнению с обычной углеродистой сталью. Применяется в наружных металлоконструкциях без покрытия.
Нержавеющие стали
Для листового проката применяют аустенитные (AISI 304, 316), ферритные (AISI 430) и мартенситные (AISI 420) нержавеющие стали. AISI 304 универсальна для пищевой промышленности и архитектуры; AISI 316 с молибденом стойка к хлоридам; AISI 430 экономична за счет отсутствия никеля.
Где применяется стальной лист
Листовая сталь охватывает практически все отрасли промышленности и строительства:
- Строительство и металлоконструкции - несущие балки, колонны, фермы, резервуары, кровля - горячекатаный лист Ст3, 09Г2С.
- Машиностроение - корпуса станков, рамы транспортных средств, детали прессов - г/к лист различных марок.
- Автомобилестроение - кузовные панели, капоты, крылья - холоднокатаный лист 08пс, 08кп.
- Судостроение - корпусные конструкции, переборки, палубы - г/к лист 09Г2С, 10ХСНД.
- Пищевая и химическая промышленность - реакторы, емкости, технологическое оборудование - нержавеющий лист AISI 304, 316.
- Строительные кровельные системы - профнастил, металлочерепица, фасадные кассеты - оцинкованный и полимерный лист.
- Промышленные настилы - рифленый лист и ПВЛ для лестниц, площадок и переходных мостиков.
Сертификаты и документы на листовой прокат
Каждая партия листового металла должна сопровождаться сертификатом качества завода-изготовителя. Документ содержит наименование и ГОСТ продукции, марку стали, номер плавки, химический состав, результаты механических испытаний (предел прочности, текучести, относительное удлинение) и геометрические параметры.
Для листов, применяемых в сосудах под давлением и несущих конструкциях ответственных объектов, может потребоваться дополнительная сертификация по требованиям технических регламентов или международных стандартов. При покупке у поставщика всегда запрашивайте сертификат на партию: это обязательное условие приемки материала на большинстве строительных и производственных объектов.
Заключение
Сортамент листового металла охватывает широкий диапазон видов, толщин и форматов. Горячекатаный лист незаменим в строительстве и машиностроении, холоднокатаный востребован в автомобилестроении и производстве техники, оцинкованный и полимерный служат основой для кровельных и фасадных систем, нержавеющий применяется там, где требуется коррозионная стойкость без покрытий.
RSU-Steel поставляет листовой прокат всех основных видов в стандартных и нестандартных форматах, с подтверждением качества по ГОСТ. Для расчета веса листовой стали, подбора марки и оформления заказа обращайтесь к персональному менеджеру.
Вопрос-ответ
Какой ГОСТ у горячекатаного листа?
Основной стандарт - ГОСТ 19903-2015 «Прокат листовой горячекатаный». Он устанавливает сортамент, допуски по толщине, ширине и длине листа горячекатаного, а также допустимые отклонения по серповидности и плоскостности.
Какой ГОСТ у холоднокатаного листа?
ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент». Он регламентирует размеры листов по ГОСТ для холоднокатаного проката толщиной от 0,35 до 3,0 мм, ширину до 2350 мм и допуски на геометрию.
Какие стандартные размеры стального листа?
Стандартные размеры листового металла зависят от вида проката. Горячекатаный: ширина 1000–4000 мм, длина до 12 000 мм. Холоднокатаный: типовые форматы 1000×2000, 1250×2500, 1500×3000 мм. Стандартный лист металла в обоих случаях поставляется в мерных форматах или в рулонах.
Как рассчитать вес стального листа?
Масса листа рассчитывается по формуле: M = L × B × t × ρ, где L - длина (м), B - ширина (м), t - толщина металла (м), ρ - плотность стали 7850 кг/м³. Например, лист 2,0 × 1,0 × 0,006 м: M = 2,0 × 1,0 × 0,006 × 7850 = 94,2 кг.
Сколько весит 1 м² стального листа?
Вес 1 м² стального листа зависит от толщины металлического листа: 1 мм толщины дает около 7,85 кг/м². Следовательно, лист толщиной 4 мм весит 31,4 кг/м², толщиной 10 мм - 78,5 кг/м². Используйте эту величину для быстрого расчета вес листового металла любого формата.
Какая марка стали лучше для листового проката?
Выбор зависит от задачи. Для строительных конструкций - Ст3сп или 09Г2С. Для кузовных деталей и бытовой техники - 08пс или 08кп. Для работы при низких температурах - 09Г2С. Для агрессивных сред - нержавеющая сталь AISI 304 или 316.
Чем ПВЛ отличается от обычного листа?
Просечно-вытяжной лист (ПВЛ) имеет ромбовидные ячейки, снижающие вес листового металла на 20–35% при сохранении жесткости. В отличие от гладкого листа, ПВЛ обеспечивает дренаж, вентиляцию и антискользящие свойства без дополнительной обработки. Размер листа металла ПВЛ аналогичен исходному горячекатаному.
Как проверить качество стального листа перед покупкой?
Запросите сертификат качества с номером плавки, маркой стали и результатами механических испытаний. Проверьте соответствие геометрических параметров - толщина металлического листа, ширина, длина листа - требованиям ГОСТ.
Осмотрите поверхность: допустимы небольшая окалина и прокатные следы на г/к листе, но не расслоения, трещины или грубые вмятины. При крупной закупке запросите входной контроль с замером толщины в нескольких точках.
