Стальной уголок входит в число самых востребованных видов сортового металлопроката. Его применяют при возведении металлоконструкций, монтаже оборудования, производстве мебели, строительстве ферм и эстакад. Несмотря на простоту формы сечения, уголок выпускается в десятках типоразмеров, нескольких видах и по разным стандартам, что нередко вызывает затруднения при выборе и заказе.
В этой статье разберем все, что нужно знать о стальном уголке: размеры, таблицы, ГОСТы, марки стали, маркировку и правила выбора под конкретную задачу.
Что такое стальной уголок
Стальной уголок - это вид сортового горячекатаного или гнутого проката с поперечным сечением в форме буквы «Г». Две плоские полки соединены под прямым углом. Именно угловое сечение придает изделию высокую жесткость на изгиб и кручение при относительно небольшой массе погонного метра.
Стальной уголок производится из углеродистых, низколегированных и нержавеющих сталей. Сортамент уголков охватывает широкий диапазон типоразмеров: от миниатюрных 20×20×3 мм для легких конструкций до массивных 250×250×28 мм для тяжелых промышленных объектов. Благодаря такому разнообразию уголок применяется буквально на каждом строительном или производственном объекте.
Основные характеристики стального уголка
Перед тем как выбрать уголок, важно понимать, какие параметры описывают это изделие и как их правильно читать:
- Ширина полки - размер каждой из двух полок сечения уголка в миллиметрах. У равнополочного уголка обе полки одинаковы, у неравнополочного - разные.
- Толщина полки - толщина металла в мм. Влияет на несущую способность и погонный вес. У одного типоразмера могут быть несколько вариантов толщины.
- Длина уголка - стандартная мерная длина составляет 6 и 12 м. Возможна поставка немерной длиной от 3 м или кратной мерной.
- Погонный вес - масса одного погонного метра уголка в кг/м. Зависит от площади поперечного сечения и плотности стали (7850 кг/м³). Этот параметр необходим для расчета веса партии.
- Справочные величины для осей - момент инерции, момент сопротивления, радиус инерции и расстояние до центра тяжести. Они используются при прочностных расчетах конструкций и приводятся в таблицах ГОСТ.
Размер полки всегда измеряется по наружной грани - внутренний просвет зависит от толщины стенок и при подборе уголка не используется.
Виды металлического уголка
Классификация уголков охватывает несколько оснований: форма сечения, способ производства и тип покрытия. Понимание этих различий помогает выбрать нужный вид при первом же обращении к сортаменту.
Равнополочный уголок
Равнополочный уголок - наиболее распространенный тип, у которого обе полки имеют одинаковую ширину. Обозначается в маркировке как «∟B×t», где B - ширина полки, t - толщина. Уголки стальные горячекатаные равнополочные производятся по ГОСТ 8509-93. Сортамент равнополочного уголка охватывает ширину полок от 20 до 250 мм с шагом по толщине стенки.
Равнополочный уголок универсален: его применяют в строительных фирмах, рамах оборудования, стеллажных системах, ограждениях и закладных деталях. Это стандартный выбор, когда нет специальных конструктивных требований к соотношению полок.
Неравнополочный уголок
Неравнополочный уголок имеет полки разной ширины. Обозначается «∟B₁×B₂×t», где B₁ и B₂ - ширины длинной и короткой полки. Уголки неравнополочные выпускаются по ГОСТ 8510-86. Сортамент неравнополочных уголков включает типоразмеры от 25×16×3 мм до 200×125×16 мм.
Такая форма применяется там, где нужно крепить конструктивный элемент в двух направлениях с разными вылетами полки: например, для подкрановых балок, настилов, консольных кронштейнов. Один из популярных типоразмеров - 75×50×6 мм.
Горячекатаный уголок
Горячекатаный уголок производится прокаткой стальной заготовки при температуре 900–1200 °C. Это основной способ производства уголков: он обеспечивает высокую прочность и жесткость изделия. Уголки стальные горячекатаные производятся по ГОСТ 8509-93 (равнополочные) и ГОСТ 8510-86 (неравнополочные). Горячекатаный способ применяют для уголков с полкой от 20 мм и толщиной от 3 мм.
Поверхность горячекатаного уголка покрыта прокатной окалиной. Перед сваркой, окраской или цинкованием поверхность зачищают или дробеструят.
Гнутый уголок
Гнутый уголок производится холодной гибкой стального листа или полосы на листогибочном прессе или профилегибочном агрегате. Производится по ГОСТ 30245-2003 (для строительных конструкций) или по ТУ производителя. Характеристики гнутого уголка: более тонкие стенки (от 1,5 до 6 мм), малые типоразмеры (от 20×20 до 100×100 мм) и точная геометрия угла.
Гнутый уголок дешевле горячекатаного в малых типоразмерах и применяется в легких конструкциях, мебели, фасадных системах и отделочных работах.
Оцинкованный уголок
Оцинкованный уголок - это горячекатаный или гнутый уголок с нанесенным защитным слоем цинка. Цинкование выполняется горячим методом (погружение в расплав при 450 °C) или гальваническим. Толщина покрытия - 40–80 мкм. Оцинкованный уголок применяется в строительных конструкциях, которые эксплуатируются на открытом воздухе: навесы, фермы, опоры ЛЭП, портовые сооружения.
Оцинкованный уголок не требует окраски при монтаже и обеспечивает срок службы 25–50 лет без дополнительного обслуживания.
Перфорированный уголок
Перфорированный уголок - гнутый уголок с рядами круглых или овальных отверстий по длине. Используется в монтажных и строительных системах для крепления трубопроводов, кабельных лотков, вентиляционных каналов и легкого оборудования. Наличие отверстий позволяет регулировать положение крепления без сверления и снижает вес изделия. Стандартный шаг отверстий - 25 или 50 мм.
Таблица размеров стального уголка
Ниже приведены основные размеры уголков равнополочных по ГОСТ 8509-93 с погонным весом. Сортамент уголка равнополочного по таблице охватывает наиболее часто применяемые типоразмеры.
| Размер полки × толщина, мм | Площадь сечения, см² | Вес 1 м, кг | Длина стандартная, м |
|---|---|---|---|
| 20×20×3 | 1,13 | 0,889 | 6 / 12 |
| 25×25×3 | 1,43 | 1,12 | 6 / 12 |
| 32×32×3 | 1,85 | 1,46 | 6 / 12 |
| 40×40×4 | 3,08 | 2,42 | 6 / 12 |
| 50×50×5 | 4,80 | 3,77 | 6 / 12 |
| 63×63×5 | 6,13 | 4,81 | 6 / 12 |
| 63×63×6 | 7,28 | 5,72 | 6 / 12 |
| 75×75×6 | 8,78 | 6,89 | 6 / 12 |
| 75×75×8 | 11,5 | 9,03 | 6 / 12 |
| 100×100×7 | 13,8 | 10,8 | 6 / 12 |
| 100×100×10 | 19,2 | 15,1 | 6 / 12 |
| 125×125×9 | 21,9 | 17,2 | 6 / 12 |
| 125×125×12 | 28,9 | 22,7 | 6 / 12 |
| 150×150×12 | 35,0 | 27,5 | 6 / 12 |
| 200×200×16 | 61,6 | 48,4 | 6 / 12 |
Таблица металлопроката составлена по данным ГОСТ 8509-93. Справочные величины для осей - момент инерции, момент сопротивления и радиус инерции - приведены в полном тексте стандарта.
ГОСТы на стальной уголок
Нормативная база на уголки включает несколько стандартов в зависимости от типа изделия:
- ГОСТ 8509-93 - «Уголки стальные горячекатаные равнополочные. Сортамент». Основной стандарт для равнополочных уголков. Устанавливает размеры полок от 20 до 250 мм, толщину стенки и допустимые отклонения геометрии. ГОСТ 8509-93 уголки - наиболее часто упоминаемый стандарт при заказе проката.
- ГОСТ 8510-86 - «Уголки стальные горячекатаные неравнополочные. Сортамент». Регламентирует типоразмеры от 25×16 до 200×125 мм.
- ГОСТ 535-2005 - технические условия на горячекатаный сортовой прокат из углеродистых сталей обыкновенного качества. Устанавливает механические свойства и правила приемки.
- ГОСТ 19281-2014 - технические условия на прокат из стали повышенной прочности, в том числе уголки из низколегированных сталей 09Г2С и 10ХСНД.
- ГОСТ 30245-2003 - гнутые профили из листовой стали, применяемые в строительных конструкциях.
При заказе уголка обязательно уточняйте, по какому ГОСТу он изготовлен: это влияет на требования к химическому составу, механическим свойствам и допускам.

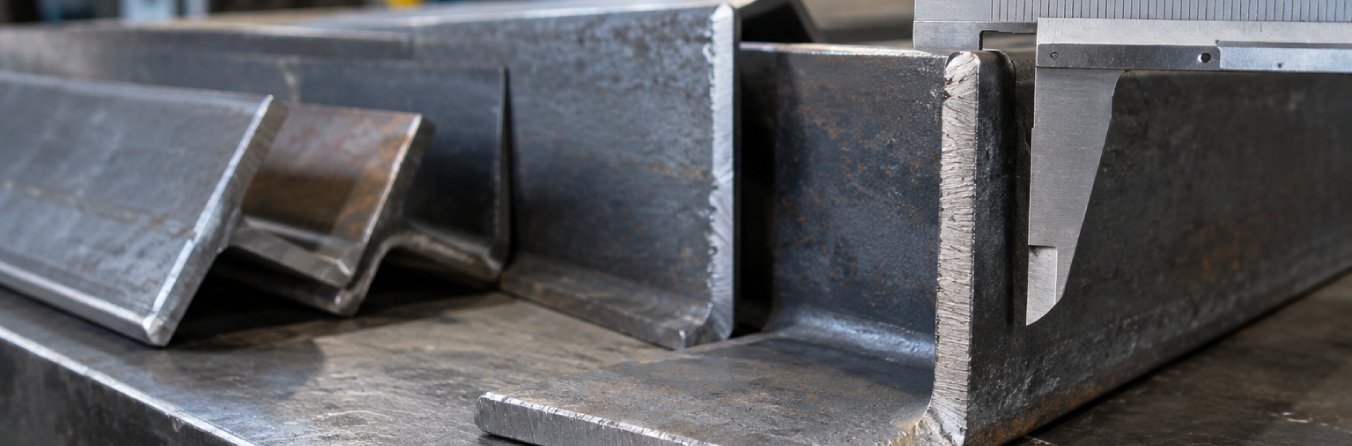

Маркировка стального уголка
Маркировка стального уголка содержит всю необходимую информацию об изделии и строится по следующей схеме:
Уголок ∟B×B×t ГОСТ - марка стали - стандарт на сталь
Разберем на примере: Уголок ∟50×50×5 ГОСТ 8509-93 / Ст3сп ГОСТ 535-2005
- ∟ - обозначение уголка (угловой профиль);
- 50×50 - ширина полок в мм (у равнополочного обе одинаковы);
- 5 - толщина полки в мм;
- ГОСТ 8509-93 - стандарт на сортамент;
- Ст3сп - марка стали;
- ГОСТ 535-2005 - стандарт на технические условия.
Для неравнополочного уголка маркировка выглядит иначе: Уголок ∟75×50×6 ГОСТ 8510-86 / Ст3пс ГОСТ 535-2005, где 75 - длинная полка, 50 - короткая, 6 - толщина.
Риски для уголков равнополочных - продольные канавки на внутренней поверхности полки - служат ориентиром при нарезке и гибке. Их наличие не является дефектом.
Марки стали для уголка
Выбор марки стали влияет на прочность, свариваемость и стойкость к условиям эксплуатации. Рассмотрим основные марки, применяемые при производстве стального уголка.
Ст3
Наиболее распространенная марка для горячекатаных уголков. Сталь обыкновенного качества по ГОСТ 380-2005 в трех разновидностях: Ст3сп (спокойная), Ст3пс (полуспокойная), Ст3кп (кипящая). Предел прочности 370–490 МПа. Хорошо варится всеми видами сварки. Применяется для несущих конструкций, ферм, рам, стеллажей и закладных деталей при умеренных климатических условиях.
Ст3сп предпочтительна для сварных конструкций ответственного назначения: более стабильный химический состав снижает риск образования горячих трещин в шве.
09Г2С
Низколегированная конструкционная сталь по ГОСТ 19281-2014. Предел текучести не менее 345 МПа - в 1,4 раза выше, чем у Ст3. Ключевое преимущество - хладостойкость: сохраняет ударную вязкость при температурах до −70 °C в нормализованном состоянии. Применяется для уголков в конструкциях, которые работают на открытом воздухе в регионах с суровым климатом: мосты, опоры, промышленные здания в Сибири и на Крайнем Севере.
Уголок из 09Г2С позволяет снизить металлоемкость конструкции на 15–20% по сравнению со Ст3 за счет более высокой прочности при той же массе.
Низколегированные стали
Помимо 09Г2С, для уголков применяют другие низколегированные стали: 10Г2С1, 10ХСНД, 15ХСНД, С345. Марка 10ХСНД - атмосферостойкая сталь, образующая защитный слой патины. Применяется в наружных конструкциях без покрытия. С345 - строительная сталь с нормированными свойствами по EN 10025, используется при работе по международным нормам проектирования.
Нержавеющая сталь
Уголок из нержавеющей стали производится из аустенитных марок AISI 304 (08Х18Н10) и AISI 316 (10Х17Н13М2Т). Применяется в пищевой промышленности, медицинском оборудовании, химических производствах и архитектурных решениях, где необходима коррозионная стойкость без покрытий. Стоимость нержавеющего уголка в 4–6 раз выше углеродистого, поэтому его выбирают только при реальной необходимости.

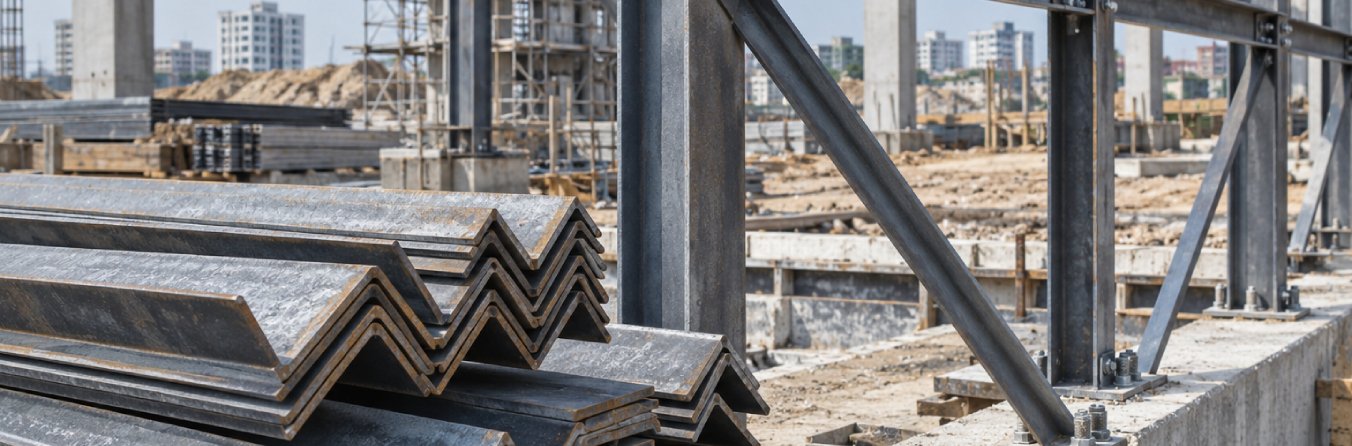

Где применяется стальной уголок
Стальной уголок применяют практически на любом строительном или производственном объекте.
Перечислим основные области:
- Строительные конструкции - несущие фермы, ригели, колонны, прогоны кровли, связи между элементами каркаса.
- Промышленное оборудование - рамы станков, основания резервуаров, стеллажные системы, ограждения машин.
- Транспортное машиностроение - рамы грузовых автомобилей, прицепов, вагонов, катеров.
- Строительные леса и подмостим - горизонтальные ригели и диагональные связи временных конструкций.
- Закладные детали - анкерные элементы в железобетоне, крепления фасадных и кровельных систем.
- Мебель и интерьер - каркасы столов, полок, витрин; оцинкованный и нержавеющий уголок - для ресторанного и медицинского оборудования.
- Сельское хозяйство - ограждения, ворота, навесы, опоры теплиц и парников.
Металлопрокат уголков - это и конструкционный, и крепежный элемент одновременно, что объясняет его универсальную востребованность.
Сертификаты и документы на стальной уголок
Каждая партия стального уголка должна сопровождаться сертификатом качества завода-изготовителя. Документ содержит: наименование продукции и ГОСТ, размер уголка металлического, марку стали, номер плавки, химический состав, результаты механических испытаний (предел прочности, текучести, ударная вязкость), геометрические параметры и их соответствие стандарту.
Для конструкций, подпадающих под действие технических регламентов (мосты, ответственные здания, объекты Ростехнадзора), может потребоваться дополнительная документация и входной контроль. При покупке в розницу и для несложных конструкций достаточно стандартного сертификата поставщика.
Заключение
Стальной уголок - простой по форме, но богатый по сортаменту конструкционный материал. Равнополочный и неравнополочный, горячекатаный и гнутый, оцинкованный и нержавеющий - каждый вид решает свои задачи. Правильный выбор размера, марки стали и типа покрытия определяет надежность конструкции, удобство монтажа и стоимость закупки.
RSU-Steel поставляет уголки стальные горячекатаные всего сортамента: равнополочные по ГОСТ 8509-93 и неравнополочные по ГОСТ 8510-86, из марок Ст3, 09Г2С и нержавеющих сталей - в стандартной длине 6 и 12 м или мерной под объект. Все позиции сопровождаются сертификатами качества. Для расчета веса партии и оформления заявки обращайтесь к персональному менеджеру.
Вопрос-ответ
По какому ГОСТ делают стальной уголок?
Уголки стальные горячекатаные равнополочные производятся по ГОСТ 8509-93, неравнополочные - по ГОСТ 8510-86. Технические условия на механические свойства из углеродистых сталей регулирует ГОСТ 535-2005, из низколегированных - ГОСТ 19281-2014. Гнутые уголки для строительных конструкций производятся по ГОСТ 30245-2003.
Какие размеры стального уголка самые популярные?
Наиболее востребованы типоразмеры 40×40×4, 50×50×5, 63×63×5, 75×75×6 и 100×100×8 мм. Это размеры уголка металлического, которые перекрывают большинство строительных и производственных задач. Уголок 50×50×5 - самый распространенный в розничной торговле и складском наличии поставщиков.
Как читать маркировку уголка 50×50×5?
Первые два числа - ширина полок (50×50 мм), третье - толщина полки (5 мм). Поскольку полки одинаковые, это равнополочный уголок. При заказе к маркировке добавляют ГОСТ и марку стали: Уголок ∟50×50×5 ГОСТ 8509-93 / Ст3сп ГОСТ 535-2005. Длина уголка указывается отдельно в условиях поставки.
Сколько весит 1 метр стального уголка?
Вес одного погонного метра зависит от размера уголка и толщины полки. Уголок 40×40×4 весит 2,42 кг/м; уголок 50×50×5 - 3,77 кг/м; уголок 100×100×10 - 15,1 кг/м; уголок 150×150×12 - 27,5 кг/м. Точные значения приведены в таблице сортамента по ГОСТ 8509-93 и ГОСТ 8510-86.
Как рассчитать вес партии уголка?
Вес партии рассчитывают по формуле: M = n × L × m₁, где n - количество прутков, L - длина прутка (м), m₁ - погонный вес (кг/м) из таблицы сортамента. Например, 50 прутков уголка 63×63×6 длиной 12 м при весе 5,72 кг/м: 50 × 12 × 5,72 = 3432 кг (3,43 т).
Как защитить стальной уголок от коррозии?
Основные методы защиты: грунтование и окраска алкидными или эпоксидными красками; горячее или гальваническое цинкование; нанесение битумного покрытия для подземных конструкций. Оцинкованный уголок не требует дополнительной обработки для эксплуатации на открытом воздухе. Нержавеющий уголок защиты не требует вовсе.
Как проверить качество уголка перед покупкой?
Запросите сертификат качества с номером плавки, маркой стали и результатами испытаний. Проверьте геометрию: угол между полками должен быть 90° ± 2°, отклонение от прямолинейности - не более 0,2% длины. Осмотрите поверхность: окалина допустима, но не расслоения, трещины и глубокие закаты. При крупной закупке выборочно замерьте ширину полки и толщину штангенциркулем в нескольких точках и сравните с заявленными размерами уголка металлического по ГОСТ.
